Как из 220в сделать 12в. Снабжаем инвертор функцией Remote Control

Принципиальная схема инвертора 12-220 на TL494

В данном инверторе используется готовый высокочастотный понижающий трансформатор из БП компьютера, но в нашем преобразователе он станет наоборот повышающим. Данный трансформатор можно взять как из AT, так и из ATX. Обычно, такие трансформаторы отличаются только габаритами, а их расположение выводов совпадает. Убитый блок питания (или трансформатор из него) можно поискать в любой мастерской по ремонту компьютеров.

Если же вы такого трансформатора не найдете, можно попробовать намотать вручную (если хватит терпения). Вот какой трансформатор использовал в своём варианте:

Транзисторы обязательно нужно поставить на радиатор, иначе они могут перегреться и выйти из строя.

Использовал алюминиевый радиатор из полупроводникового советского телевизора. Этот радиатор не совсем подошел по размеру к транзисторам, но другого варианта у меня не было.

Также желательно заизолировать все высоковольтные выводы данного инвертора и лучше собрать все в корпус, ведь если этого не сделать, может случайно произойти короткое замыкание или просто можно коснуться высоковольтного вывода, что будет очень неприятно.

Будьте осторожны! На выходе схемы высокое напряжение и очень серьезно может ударить.

Я использовал корпус от блока питания ноутбука. Он очень хорошо подошел по размерам.

Ну и конечно же инвертор в действии:

Всем удачи, Кирилл.

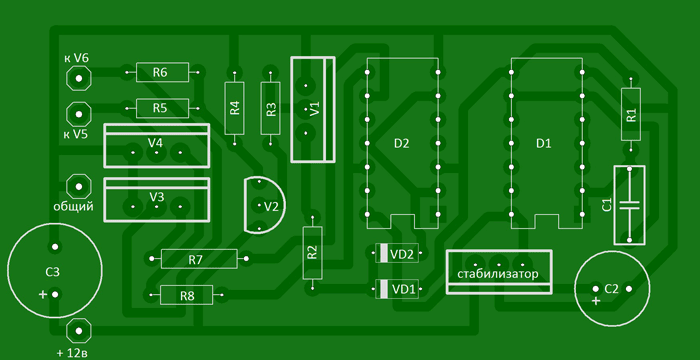

Предлагаю схему преобразователя напряжения (инвертора) 12/220В (мощность до 500 Ватт), питающегося от аккумулятора напряжением 12В, который может пригодиться в автомобиле и быту для освещения, для питания телевизора, небольшого холодильника и т.п. Схема собрана на двух микросхемах 155-ой серии и шести транзисторах. В выходном каскаде применены полевые транзисторы, обладающие очень малым сопротивлением в открытом состоянии, благодаря чему повышается КПД преобразователя и отпадает необходимость в установке их на радиаторы слишком большой площади.

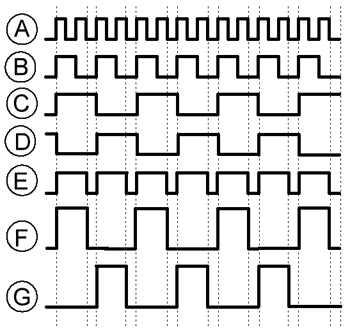

Разберёмся с работой схемы: (см. диаграмму и схему). На микросхеме D1 собран генератор прямоугольных импульсов, частота следования которых около 200 Гц - диаграмма "A". С вывода 8 микросхемы импульсы поступают далее на делители частоты, собранные на элементах D2.1 - D2.2 микросхемы D2. В результате чего на выводе 6 микросхемы D2 частота следования импульсов становится вдвое меньше - 100 Гц - диаграмма "B", а на выводе 8 импульсы становятся равным частоте 50 Гц - диаграмма "C". С вывода 9 снимаются неинвертируемые импульсы 50 Гц - диаграмма "D". На диодах VD1-VD2 собрана логическая схема "ИЛИ". В результате чего взятые с выводов микросхем D1 вывод 8, D2 вывод 6 импульсы образуют на катодах диодов импульс соответствующий диаграмме "E". Каскад на транзисторах V1 и V2 служит для увеличения амплитуды импульсов необходимых для полного открывания полевых транзисторов. Транзисторы V3 и V4, подключенные к выходам 8 и 9 микросхемы D2 поочерёдно открываются, запирая тем самым то один полевой транзистор V5, то другой V6. В результате чего управляющие импульсы формируются так, что между ними существует пауза, из-за чего исключается возможность протекания сквозного тока через выходные транзисторы и значительно повышается КПД. На диаграммах "F" и "G" показаны сформированные импульсы управления транзисторами V5 и V6.

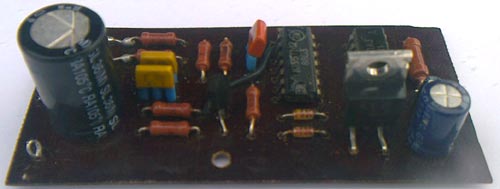

Правильно собранный преобразователь начинает работать сразу после подачи питания. При наладке следует подключить к выходу устройства частотомер и выставить частоту 50-60 Гц подбором резистора R1, а при необходимости конденсатором C1.

О деталях
Транзисторы КТ315 с любым буквенным индексом, КТ209 можно заменить на КТ361 с любым буквенным индексом. Стабилизатор напряжения KA7805 заменим на отечественный КР142ЕН5А. Резисторы любые мощностью 0,125...0,25 вт. Диоды практически любые низкочастотные например КД105, IN4002. Конденсатор C1 типа К73-11, К10-17В с малым уходом ёмкости при прогреве. Трансформатор взят от старого лампового чёрно-белого телевизора например: "Весна", "Рекорд". Обмотка на напряжение 220 вольт остаётся, а остальные обмотки удаляются. Поверх этой обмотки наматываются две обмотки проводом ПЭЛ - 2,1мм. Для лучшей симметрии их следует намотать одновременно в два провода. При подключении обмоток следует учесть фазировку. Полевые транзисторы закреплены через слюдяные прокладки на общий радиатор из алюминия, площадью поверхности не менее 600 кв.см.

Список радиоэлементов

Когда в автомобиле нужно создать сетевое напряжение, то обычно используют специальные преобразователи 12-220. В продаже есть недорогие штатные инверторы со стоимость около 20-30 долларов. Однако максимальная мощность таких устройства составляет в лучшем случае около 300 Ватт. В некоторых случаях такой мощности бывает недостаточно.

Получить питание для мощного усилителя можно путем небольших преобразований. Достаточно всего лишь заменить вторичную обмотку на стандартном инверторе. После этого можно получить любое значение входного напряжения. К примеру, мощность инвертора в 400 Ватт возрастет до 600 Ватт.

Для повышения мощности в домашних условиях специалисты рекомендую воспользоваться простым способом. Потребуется заменить мощные биполярные ключи на IRF 3205.

Для работы взят инвертор, к которому допустимо подключить 4 пары выходных транзисторов. Поэтому устройство, после проведения необходимых работ, сможет выдать мощность около 1300 Ватт. Если покупать готовый инвертор с такими параметрами, то стоимость его возрастет до 100-130 долларов.

Стоит обратить внимание, что традиционная двухтактная схема устройства не содержит в себе защиту от перегрева, КЗ и перегрузок на выходе.

Основу генератора составляет микрочип ТЛ 494, у которого есть дополнительный драйвер. Необходимо провести замену маломощных биполярных транзисторов на отечественные аналоги (КТ 3107).

Для того чтобы не использовать в работе мощные переключатели для подачи питания, инвертор оснащается схемой ремоут контроля.

В задающей части устройства использованы диоды специальные ШОТТКИ типа 4148 (подойдет и отечественный КД 522). Транзистор в схеме ремоут контроля заменяют на КТ 3102.

После этого можно переходить к самой ответственной части проекта – трансформатору. Этот элемент намотан на пару склеенных колец 3000 НМ. При этом размер каждого из них: 45х28х8. Для более плотной фиксации кольца можно обмотать скотчем.

Затем кольца обматывают сверху стекловолокном (стоимость его в магазине не более 1 доллара). Вполне допустимо заменить этот материала тканевой изолентой.

Стекловолокно нарезают на небольшие полоски шириной около 2 см и длинной не более 50 см. Материал для работы имеет высокую термостойкость, а благодаря тонкому основанию изоляция выглядит аккуратно.

Для первичной обмотки нужно 2х5 витков проволоки, то есть 10 витков с отводом от середины. Работы выполняются проводом диаметром 0,7-0,8 мм, и на каждое плечо уходит 12 жил. Более наглядно процесс представлен на следующих фотографиях.

Жгут растягивают, и на оба плеча равномерно наматывают 5 витков, растягивая их по всему кольцу. Обмотки должны быть одинаковые.

Получившиеся элементы имеют четыре вывода. Начало первой обмотки нужно припаять концу второй. Место припоя будет случить отводом для силового напряжения в 12 В.

На следующем этапе работ кольцо необходимо изолировать с помощью стекловолокна и покрыть вторичной обмоткой.

Вторичная обмотка повышает выходное напряжение. Поэтому при проведении работ нужно быть максимально аккуратным и соблюдать все меры предосторожности. Стоит помнить, что высокое напряжение опасно. Монтаж устройства осуществляется только с отключенным питанием.

Обмотку колец проводят с помощью пары параллельных жил провода 0,7-0,8 мм. Количество витков составляет порядка 80 штук. Провод равномерно распределяют по всему кольцу. На финальном этапе проводят дополнительную изоляцию изделия стекловолокном.

Когда сборка инвертора завершена, то можно приступать к его тестированию. Устройство подключают к аккумулятору, для начала подойдет батарея с напряжением 12 В от бесперебойника. При этом «плюс» питания будет идти на схему через галогенную лампу мощностью 100 Ватт. Стоит обратить внимание, что эта лампа не должна светиться перед проведением работ и во время них.

После этого можно переходить к проверке полевых ключей на предмет тепловыделения. При правильно собранной схеме оно должно быть практически нулевым. Если входной нагрузки нет, а транзисторы перегреваются, то нужно искать неработающий компонент в устройстве.

В случае, если тестирование прошло успешно, то можно установить транзисторы на один общий теплоотвод. Для этого используют специальные изоляционные прокладки.

Принципиальная электрическая схема в формате *.lay находится в архивном файле и станет доступна после скачивания.
